DDJK-32A快速靜態應變采集器,是我公司DDJK-32的簡化版,是一款價格低,性能好的快速靜態應變數據采集儀。在儀器設計方面,與DDJK-32同樣采用新型的高性能芯片,設計精煉,使用方便,性能穩定。在應變電路部分,運算放大器全部采用AD公司的低噪聲運算放大器,使精度和噪聲得到保證,每個通道為獨立的放大通道,在數據采集方面,數據采集用FPGA邏輯電路控制,使得A/D完全工作在硬件電路控制之下,數據傳輸采用10/100M網路傳輸,與計算機連接方便。軟件采用C++Builder設計,界面簡單、直觀,容易使用。
硬件技術指標:
1、測量點數:每臺數據采樣32測點,每通道獨立運算放大通道;
2、電橋方式:外接可接成1/4橋、半橋、全橋;
3、采樣速度:連續動態采樣速率最高500Hz/通道(最高可到5KHz/通道);
4、采樣方式:硬件控制同步采集;
5、采用精度:16bitA/D;
6、供橋電壓:2V(DC);
7、測量范圍:±30000με;
8、最高分辨率:1με;
9、系統示值誤差:不大于0.3%±3με;
10、零漂:3με/1h(輸入端短路,最小量程,恒溫);
11、平衡范圍:應變計阻值的±1.5%。(測量范圍的50%);
12、電源:交流220V(±10%)50Hz(±2%);
13、濾波方式:每通道獨立的模擬濾波 + FPGA數字濾波;
14、通訊接口:10/100Mbps以太網接口,通訊速度600K字節/秒;
15、外型尺寸:(長*寬*高)475*470*110;
16、機箱:鋁合金材質;
軟件功能:
1、單次采集:軟件可單次進行數據采集回傳;
2、連續采集:可實現連續采集數據;
3、清零:清除零點;
4、選擇保存:在大量采集數據時,對某一時刻的數據提取出來,單獨保存到一個文件中,以后處理數據時,可減少數據處理量,只處理關心的數據;
5、讀出數據:可把保存的文件數據讀出;
6、保存數據:可把采集的數據保存到文件中;
7、應變計算:可對數據進行多種應變花計算;
8、數據導出:可把采集的數據導出為Exexl文件格式;

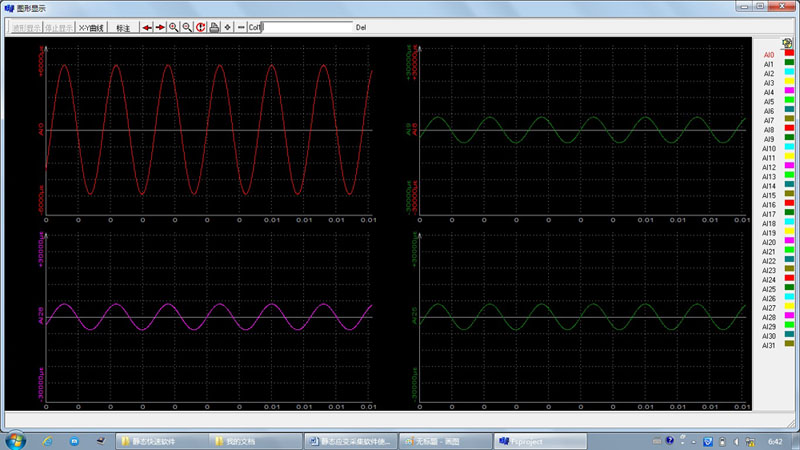

9、圖形顯示:可顯示采集的各路數據,對數據進行觀察,標注;
10、圖形輸出 :可打印顯示的圖形或把圖形另存為標準位圖;

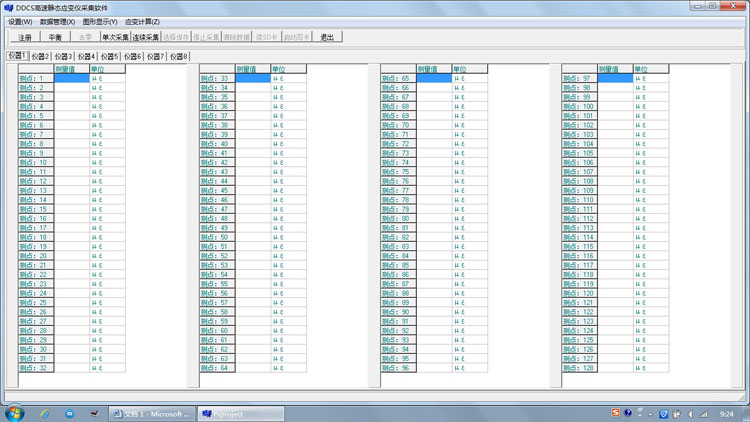

下圖為軟件界面:
|
